无锡迈德斯咔精密模具有限公司
电话：0510-83500992
传真：0510-83500993
联系人：杨生
手机：13451770915
网址：http://www.medeskasteel.com
邮箱：info@medeskasteel.com
地址：中国.江苏无锡市惠山区西漳路58号
当前位置：主页 > 新闻动态 > 公司新闻 >
公司新闻
压合钢板镀铬解决了行业痛点
时间：2022/12/22 17:55:24
哪些客户适合考虑钢板镀铬？
1. 全新产线评估新钢板时，新钢板+镀铬整体评估，新钢板硬度高无电镀夹点。
2. 产线在用钢板划痕严重经常要外发研磨。
3. 钢板厚度损耗过快，钢板厚度在1.4mm以下，很快要整批更换。
4. 客户对产品质量要求非常高，交货良率不达标。
5. 钢板表面顽固颗粒导致产品凹陷，镀铬后更易除胶。
6. 于长远着想企业有降低成本，提升效率和提升企业综合竞争力的需求！
解决行业痛点：
✭01/再也不用研磨钢板
镀铬会提升钢板表面硬度（900-1200HV），防止钢板表面擦花划伤。原钢板硬度一般只有450-500HV之间。生产过程中会产生各种划痕，镀铬加硬后有效保护钢板表面不受划伤，真正做到钢板“零划痕”钢板不再反复研磨，既费时又费力，钢板不够时周转吃力。镀铬后每年可节省一笔可观的研磨费。
✭02/减少钢板更换频率
钢板镀铬解决了钢板划痕问题，同时也使钢板使用寿命大大延长。通过验证每次发外研磨钢板厚度平均损耗为0.02mm；若每年研磨5次，4-5年钢板就要更换。镀铬10um,钢板延长至少5年寿命。真正一次投资长期受益！
✭03/减少顽固颗粒在钢板上的附着力
钢板在使用过程中最难解决的问题就是顽固胶粒去除的问题。钢板在使用过程中最难解决的问题就是顽固胶粒去除的问题。目前钢板研磨机对较大超硬胶粒都不能很好的去除。这些烦人的胶粒会造成钢板的凹陷，产品的报废等等问题。
钢板镀层会在钢板表层形成一层10-20um的致密超硬金属铬。镀后再抛光工艺，让钢板表层粗糙度长期保持在Ra0.1um，Rz1.2um以下。由于回流线磨刷机或是手工打磨都无法伤其表面改变原有抛光后的粗糙度，从而导致顽固胶粒无法牢牢的附着在钢板表面，即使磨刷机清除不掉用铲胶工具也能轻易去除，而且不留划痕去除过程也不用像未镀铬之前小心操作。
✭04/产品良率的提升
由于镀铬后钢板表层硬度的提升，划痕问题的解决的同时产品良率有显著提升。提升空间视公司之前良率值和对产品要求而定。我们的客户之中有从80%良率，镀铬后良率提升到95%以上；也有从90%良率提升到97%的，每个公司提升空间不一样，但多少都会有帮助。在存量化的市场中产品良率就是公司的竞争力！
电镀示意图
压合钢板电镀技术参数
|
序号 |
项 目 |
测试条件 |
标准与要求 |
结果 |
|
1 |
外观检测 |
目视检查、 钢尺 |
1.表面光滑，无异物，无擦花，无裂 纹，无局部变形 2.长边方向允许有电镀夹子印位置没 有镀层，夹子印尺寸≤20mm |
|
|
2 |
平坦度 |
大理石平台+ 塞 规 |
≤3mm/m(取决于来样钢板自身平坦 度) |
|
|
3 |
表面粗糙度 |
粗糙度测试仪 |
表面光洁度 Ra≤0.2um,Rz≤1.0um |
|
|
4 |
镀铬层厚度(um) |
金像显微镜 |
≥ 10-20um |
|
|
5 |
表面硬度 |
维氏硬度计 |
≥900HV |
|
|
6 |
钢板厚度 |
板厚测量仪 |
钢板厚度原厚+/-0.1mm |
|
|
7 |
尺寸 |
钢尺 |
来样尺寸(-1,+0)mm |
|

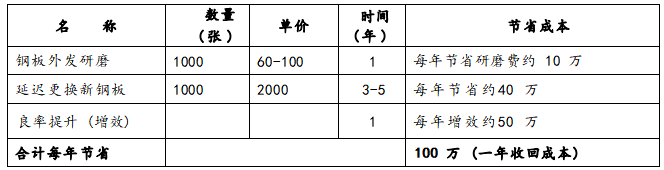

经济效益报表 (降本增效表)
